ТЕМА:

Интересное пояснение от некоего пользователя Константин со странника, ниже ссылка на ветку и сообщение-
realstrannik.com/for...?start=200
ответ Константина
Коэффициент замедления электромагнитной волны Вашим ферритовым кольцом составляет 1192 единицы (вполне реальная цифра для феррита).
На длине линии среднего диаметра кольца укладывается одна волна, что и дает частоту 2 МГц. Длина провода продольной обмотки
(которая 13 витков) соотносится с длиной среднего диаметра кольца как 16 что соответствует двойке в целочисленной степени
4 (вероятно это соотношение получилось у Вас случайно). Все это создало условие для возбуждения продольной электрической
волны в ферритовом кольце. Далее за счет электродинамической индукции появилось напряжение на выходной обмотке.
Для понижения частоты желательно увеличить размер сердечника.
Если описанный мной механизм правильный, мощность, потребляемая от источника питания при
подключении разных нагрузок изменяться не должна.

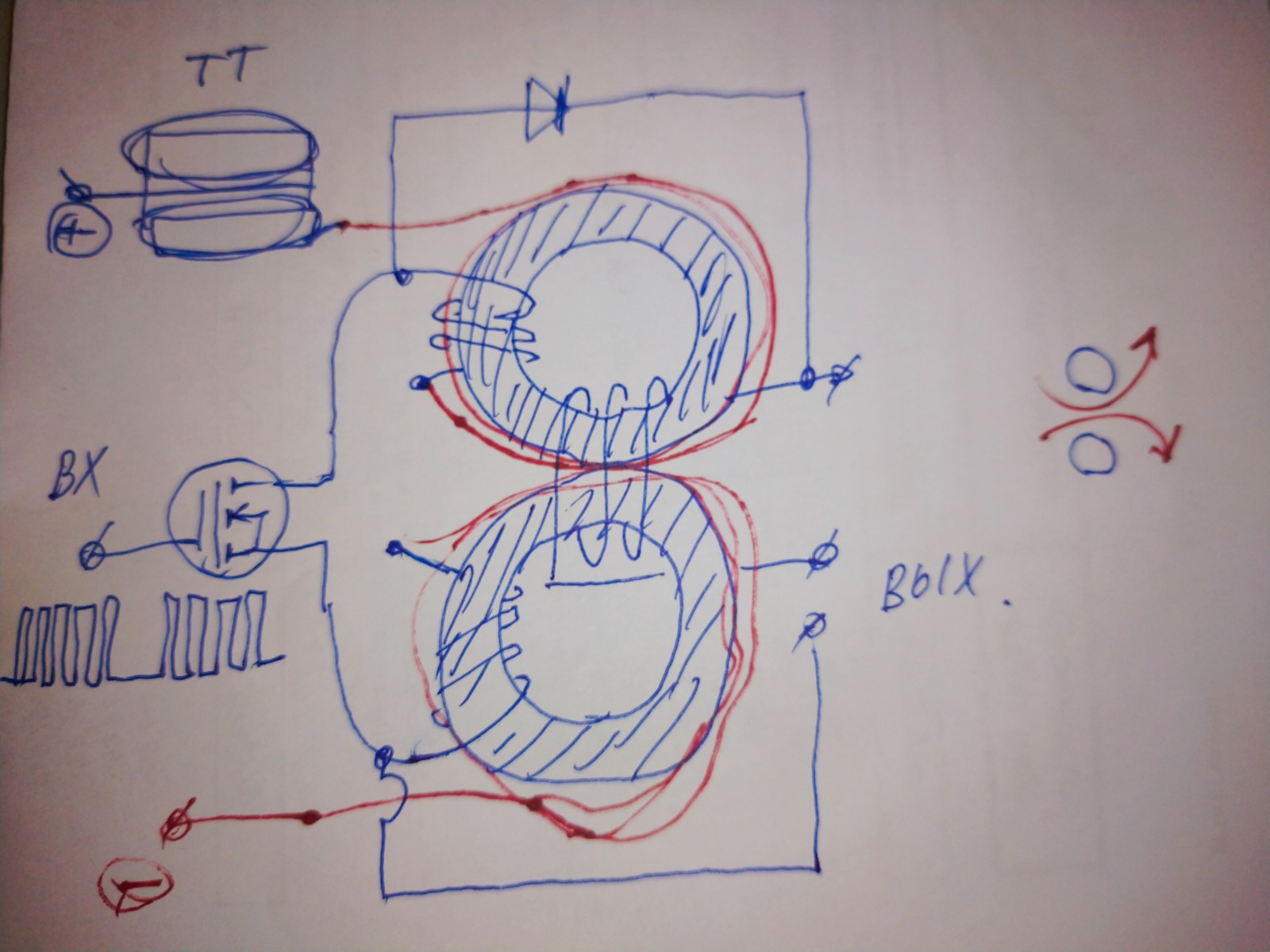

Применительно к рисунку сообщения №#87957 от Ersh - надо намотать по дополнительной обмотке на кольцах на внешней поверхности, соединить их с первичными.Обмотки НА внешней поверхности кольца надо настроить на частоту возбуждения продольной волны ( единицы мГц, зависит от диаметра кольца ),

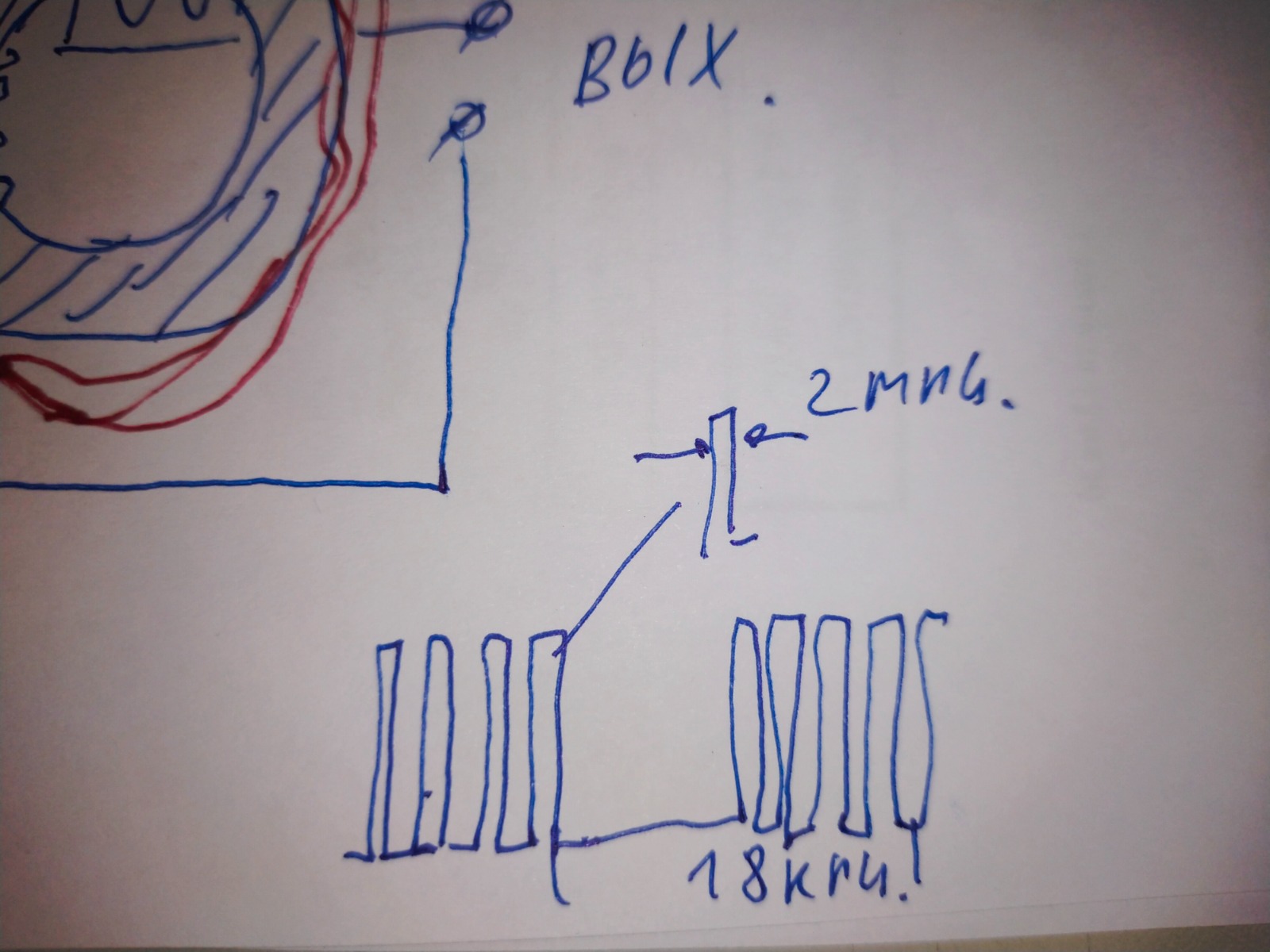

сигнал возбуждения должен быть составной - прямоугольник единицы мГц, вложенный в килогерцовый меандр (которым ищем резонанс обмоток обычных, проходящих через центр, в том числе и центральной обмотки )
Иными словами, мегагерцовой составляющей сигнала возбуждаем продольную волну, а килогерцовым настраиваем обмотки, намотанные на кольцо. Тогда можно обойтись одним ключевым транзистором, вместо двух, что упростит схемотехнику.

Если не получится, тогда обмотки на внешней стороне кольца подключить через искровой преобразователь с емкостью, чтобы обеспечить авторезонанс на продольной волне, ( схемотехника как в преобразователе SR193 на 200 Ватт )

Ersh в твоей схеме постоянка идет на выход от блока питания Чем больше трансов тем больше потребление

Ersh пишет:

Вот что сейчас на выходе.

Вложение не найдено

Желтый луч - ток вторички. Синий луч напряжение на вторичке.( 5витков ×4)Кондей заряжается до пика синего луча. На первичке синус 12 вольт. 20витков ×4. Третья обмотка где то 40 витков.
Добавил кучку диодов на выпрямителе( вилка Авраменко) пика выросла на много! Плюс к этому у нее стала шире подошва, и заряд пошел веселей.

Ерш а ты бифиряром пробовал первичку мотать?

Опыт по Ершову от Ника Мудрецова. Ток что на выходе что на выходе одинаковый, а вот напряжение больше на выходе. Похоже на победу, поздравляю!

Ersh должен тебя огорчить Схема которая должна понравиться является моей

"на выходе 140 вольт при тех же параметрах первички и вторички" - то наверное круто. И уж точно в радость любителям практики. Мудрецов, так тот оценил положительно, хотя у самого что не схема, то СЕ.
Мони на вас нет.. но ничего, скоро его там забанят, вернётся. Не, ну разбить стопку ферритов и соединить их крестиком, это, конечно, серьезный шаг в плане СЕ. Фибоначчи прикрутить, точно попрет!
Приводить Романова, писать о двухконтурных системах с разностью фаз и бегущей волной, при этом мучая один контур..? Ну да, щас народ оценит, проникнется...
При том, что всё очень серьезно, с пониманием важности производимого, но главное практично и демонстрацией кривулек. Практика наше фсё !
Прыгаем, "включив мозги"...

Ersh понял извини Кто-то может нарисовать схему Мудреца Если я правильно понимаю то генератор
подключен к обмотке а нагрузка на любой конец обмотки и на сердечник ?

Муравей пишет:

Ersh понял извини Кто-то может нарисовать схему Мудреца Если я правильно понимаю то генератор
подключен к обмотке а нагрузка на любой конец обмотки и на сердечник ?

Со странника -
Вобщем ток такой же как и на входе.
А напряжение в 5 раз выше. =)

Феррит, по диаметру обмотка 13 виктов проводом 0.5см2
К виткам подключена лампочка.

Один провод питания к ферриту подключен.
Другой к одному из проводов.

На входе 5В амплитуда, на выходе 24 волта амплитуда. =)
ТОк одинаковый как на входе, так и на выходе.

В личку писал, пока нет ответа... Понятно, что снаружи феррита (нанокристаллическ.) намотано 13 витков . Один конец этой обмотки подключен к лампочке 12 В. с цоколем Е27 (это как у обычной лампы, только 12 В, такие есть у меня, используются на даче для питания от АКБ, заряжаемой солнечной батареей). Второй конец подключен крокодилом к самому ферриту, сверху, т.е. съем происходит с самого ферритового кольца. Меня интересует другое, как намотана первичная обмотка, как все мотают, через кольцо, или часть проходит по внешнему диаметру....

Access противоречишь сам себе - К виткам подключена лампочка. -т.е. съем происходит с самого ферритового кольца.
Это твои слова

Надо посмотреть два его видео - в них он на словах сказал, ч то подключал к кольцу и обмотке, к двум выводам обмотки и лампа светилась по разному.
Автор же сам писал -
Один провод питания к ферриту подключен.
Другой к одному из проводов.

Вот ссылка - два недавних ролика

www.youtube.com/chan..._xA/videos

Муравей пишет:

Ersh понял извини Кто-то может нарисовать схему Мудреца Если я правильно понимаю то генератор
подключен к обмотке а нагрузка на любой конец обмотки и на сердечник ?

Как я понял у него один провод питания от генератора подключён к самому кольцу, а второй к любому выходу катушки, а выход на лампы от двух концов катушки. Вот.

Эксперимент Мудреца навел на мысль Когда Акула в Германии ломал свою установку на камеру Есть такой ролик
то под проводом катушки была фольга То есть сигнал видимо подается на такой конденсатор из фольги и катушки
Пока конденсатор заряжается по катушке идет ток С этой катушки можно снимать нагрузку При работе на конденсатор
малое потребление от источника

Ersh пишет:

А, ля Хаббард на четырех катушках...
Можно и на восьми сделать.

Вложение не найдено

Вложение не найдено

лет 30 назад собирал такую схему как цвето музыку. в цепи задающего генератора ставим трансик маленькой и на него музон. классно было. это так вдруг пригодится

Я читаю Мне интересно Никогда не слышал

Ersh пишет:

Кто нибудь занимается репликацией (реинжинирингом) генератора Фигуэйры?

Тут ключевое слово фигу
