ТЕМА:

jay80 пишет:

Elec пишет:

jay80 пишет:

ВНИМАНИЕ: Спойлер!

frequency stabilizer (adjuster)

Вложение не найдено

Хотя зачем это писать в 100 раз,тут каждый решает за Капанадзе ,что правильно и не правильно,причем у большинства память ,как у рыбки Дори

Jay80 поделюсь только с тобой по секрету. В первичной катушке частота всегда высокая, а во вторичной частота изначально очень низкая, но до конца импульса разгоняется и сравнивается с частотой первички с помощью стабилизатора частоты(усилителя тока, в обоих патентах под номером 9). Эта хреновина(9), работая по одному проводу, по своей сути не должна быть сложная, и может располагаться как на картинках ниже.
Но! Второй патент рекомендую пока отложить в сторону…..

"... ритмично стабилизируя магнитное поле между катушками с помощью усилителя"
"...возникшее на первой катушке (6), на вторую катушку (10), стабилизирующее магнитное поле, возникшее между катушками (6, 10), с помощью стабилизатора частоты (9)"
Между катушками находится "Резонатор",он же усилитель ,он же стабилизатор(регулятор) частоты

Джэй бля, логику включи бля , не между этих которые у тебя на схеме, а между теми которые после усилителя тока , ска все уперлись в катушки ВВ трансформатор , дальше смотри схему за ут .

приминял капанадза зарядное 220/12 , а не преабразаватель 12/220 штоб АКБ в конец не сел.

mefodiy пишет:

Юрий м пишет:

эксплуатация передающих устройств больше 10 мвт и частотой больше 10 кгц запрещена без разрешения. а кто тебе даст разрешение на эксплуатацию твоей шарманки

Юра, у меня к тебе вопрос как к начальнику радиостанции при ДОСААФ:
ты знаешь, почему таких как ты называют "шарманщик"?

Я так понимаю ты ответа не знаешь. А всë просто.
В телеграфе, для более быстрой передачи существуют сокращения разных коротких общих фраз.
Вот одно из сокращений:
_ _ _ _ ._. _ _ (шрм) - что означает: "начальник радиостанции".
Отсюда и "шарманщик".
73.

Если бы собирали сначала свои "схемки" то вероятность была бы выше повторения грузина. А пока в фантазиях живете- то там и останетесь.
Ржу с дебилов фантазеров!

Elec пишет:

Устройство не настолько простое..... нет, оно конечно простое, но только для человека, у которого очень много мозгов, но тут каждый считает себя таковым.

элек , скажу што устройство еще проще . имхо .

если нехватает инфармации по генратарам капанадзы в патентах и видиках , то его слушай аудизаписи разгаворав с капанадзой и с гией на ютюби . вниматильна слушай !

DELAMORTO пишет:

Стример перед бабахом молнии то же не гигантский...

Вадик развивай тему. Ток откуда? С земли или с магнитного поля вокруг земли ?

Можно сложить НЧ и ВЧ в контуре, добавив зарядов из атмосферы. Только надо два разнесенных заземления.
На поверхности медной трубки, в которую вставлен провод через фторопластовую изоляцию, будет импульсный знакопеременный заряд.
На катушке после разрядника- тоже импульсная переменка. Катушка, намотанная меньшим по диаметру проводом вместе с конденсатором настроена на одну из гармоник
контура, образованного подстроечным конденсатором, емкостью провода, пропущенного в медную трубку и индуктивностью коричневого толстого провода.
ФНЧ- фильтр низких частот выделит усиленный сигнал на вторичной обмотке трансформатора Мельниченко. Возбуждение подается на ортогональную обмотку
и несколько витков сонаправленных с первичной обмоткой.
Трех обкладочный конденсатор в контуре соединен с катушкой, к которому подсоединен провод к высоко поднятому терминалу с иголками для сбора зарядов из атмосферы.

Access пишет:

Можно сложить НЧ и ВЧ в контуре, добавив зарядов из атмосферы. Только надо два разнесенных заземления.
На поверхности медной трубки, в которую вставлен провод через фторопластовую изоляцию, будет импульсный знакопеременный заряд.
На катушке после разрядника- тоже импульсная переменка. Катушка, намотанная меньшим по диаметру проводом вместе с конденсатором настроена на одну из гармоник
контура, образованного подстроечным конденсатором, емкостью провода, пропущенного в медную трубку и индуктивностью коричневого толстого провода.
ФНЧ- фильтр низких частот выделит усиленный сигнал на вторичной обмотке трансформатора Мельниченко. Возбуждение подается на ортогональную обмотку
и несколько витков сонаправленных с первичной обмоткой.
Трех обкладочный конденсатор в контуре соединен с катушкой, к которому подсоединен провод к высоко поднятому терминалу с иголками для сбора зарядов из атмосферы.

Всю хрень в одной картинке собрал ...

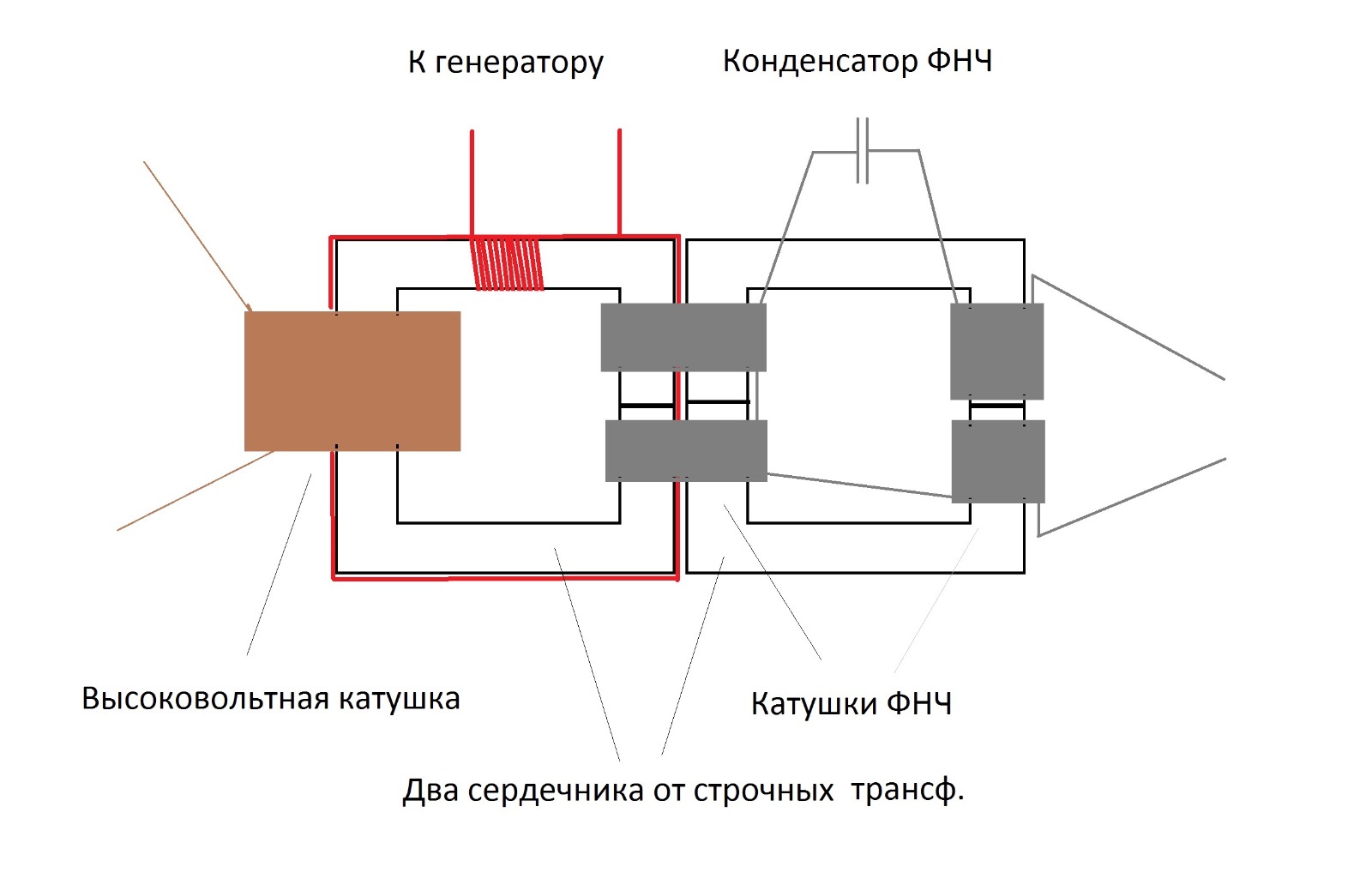

Ну почему хрень... Если долго мучиться, немного СЕ можно получить. Конструкция трансформатора .
Красным обмотка первички от генератора - мотается на внешней стороне ферритовых половинок, сверху последовательно 8-14 витков, к генератору подсоединяется начало обмотки на внешней стороне, затем обмотка через сердечник, и ее выход к генератору.
Коричневая - высоковольтная обмотка.
Серым - четыре обмотки П фильтра низких частот, который является и обмоткой возврата энергии. Конденсатором настраивают фильтр.
Между ферритом и серыми обмотками хорошая изоляция из фторопластовой ленты - контур находится под высоким напряжением ( на рис.не показано)
Катушки ФНЧ имеют разное сечение провода и количество витков - на центральном керне витков значительно меньше.

Между сердечниками должен быть зазор 3-4 мм, от провода первички, который к генератору идет, через диэлектрическую вставку.

При правильной работе установки добиваются снижения тока потребления усилителя мощности генератора, вплоть до самогенерации, которая нестабильна по ряду причин.

ты хорошую схемку нарисовал,только нагрузка может быть индуктивная нагрузка,активная здесь не прокатит.

TPA пишет:

DELAMORTO пишет:

Стример перед бабахом молнии то же не гигантский...

Вадик развивай тему. Ток откуда? С земли или с магнитного поля вокруг земли ?

Ток из окружающей среды. Капанадзе сказал же вам. А вы преобразователи лепите на первичное питание.
Нету теслы, нету мельниченко, есть заряды добавленные в контур трансформатор-лампа. Не мудрите, паяльник в зубы и делать.... только так. Его катушка создает тягу зарядов, заряды заполняют провод контура и используются в работе. Я на той схеме конденсатор условно нарисовал, этот конденсатор- есть выходная катушка капанадзе.
Будете мудрить- вы дебилы. Будете думать и делать, может что и выйдет.

Если думать то заряды в обычном конденсаторе удерживаются электростатическим полем, это же поле создается в "катушке конденсаторе" капанадзе . Высокое напряжение создает условие для движения этих зарядов, земля ноль, горячий конец- высокий потенциал, возникает разница потенциалов- условие, для движения тока.
Статика удерживающая заряды, добавленные заряды из окружающей среды, условие для создания движения тока- вот его секрет.
ЭДС которое создает трансформатор в контуре с лампой, использует эти дополнительные заряды в нагрузку- в лампу.

Вся цель манипуляций с высоким напряжением, это собрать дополнительные заряды в контур трансформатор - лампа. Будут дополнительные заряды- будет больше ток.

mefodiy пишет:

mefodiy пишет:

Юрий м пишет:

эксплуатация передающих устройств больше 10 мвт и частотой больше 10 кгц запрещена без разрешения. а кто тебе даст разрешение на эксплуатацию твоей шарманки

Юра, у меня к тебе вопрос как к начальнику радиостанции при ДОСААФ:
ты знаешь, почему таких как ты называют "шарманщик"?

Я так понимаю ты ответа не знаешь. А всë просто.
В телеграфе, для более быстрой передачи существуют сокращения разных коротких общих фраз.
Вот одно из сокращений:
_ _ _ _ ._. _ _ (шрм) - что означает: "начальник радиостанции".
Отсюда и "шарманщик".
73.

Очуметь какой умный, самоутвердился перед дядей Юрой. Ну все, самый умный на свете, поздравляю!

DELAMORTO пишет:

Если бы собирали сначала свои "схемки" то вероятность была бы выше повторения грузина. А пока в фантазиях живете- то там и останетесь.
Ржу с дебилов фантазеров!

Психология доказала- человек очень часто видит в других то, что в нем самом преобладает, факт. И естественно скажите, что это не так. Глянь на свои сообщения, кто тут главный фантазер ……. ?

SMD пишет:

Elec пишет:

Устройство не настолько простое..... нет, оно конечно простое, но только для человека, у которого очень много мозгов, но тут каждый считает себя таковым.

элек , скажу што устройство еще проще . имхо .

если нехватает инфармации по генратарам капанадзы в патентах и видиках , то его слушай аудизаписи разгаворав с капанадзой и с гией на ютюби . вниматильна слушай !

Откуда такая уверенность? Аппарат уже стоит готовый на Вашем столе? Надеюсь, Вы не один из тех, кто считает, что Капа мало чего соображает в электронике. Знаете…. Ацюковский тоже говорил, что Капа собрал свой генератор по его схеме, сам такого не имея, и как он выглядел, разве не как самовосхваляющееся, самолюбующееся ничтожество? Правда о покойничках говорят либо хорошо, либо ни как, и он все равно молодец.

Спасибо за совет, но это я собирал эти архивы(ссыль на мой канал в описании). Есть все аудиозаписи, все видео, есть даже свои аудиозаписи с Тариэлем. И! То, что говорит Гия, вообще пропустил мимо ушей, это лишь его догадки, с чего вы(ко всем) вообще решили, что он говорит все правильно. Слушать надо только маэстро.

Устройство то простое, да не простое…. очень сложно осознать. И уж точно не был бы так уверен, что в банке находится только что- то вроде: твс, диодный мост, и т.д. Нет! Еще раз повторюсь,- для гениального человека простым может оказаться то, что обычный человек ни когда не решит, это необходимо учитывать.

DELAMORTO пишет:

TPA пишет:

DELAMORTO пишет:

Стример перед бабахом молнии то же не гигантский...

Вадик развивай тему. Ток откуда? С земли или с магнитного поля вокруг земли ?

Ток из окружающей среды. Капанадзе сказал же вам. А вы преобразователи лепите на первичное питание.
Нету теслы, нету мельниченко, есть заряды добавленные в контур трансформатор-лампа. Не мудрите, паяльник в зубы и делать.... только так. Его катушка создает тягу зарядов, заряды заполняют провод контура и используются в работе. Я на той схеме конденсатор условно нарисовал, этот конденсатор- есть выходная катушка капанадзе.
Будете мудрить- вы дебилы. Будете думать и делать, может что и выйдет.

Сказал человек у которого нету генератора ))))

p/s Да не использует он заряды как таковые.
