ТЕМА:

dozor пишет:

Как сейчас выяснилось раскачать транс ТПП -287 -220-50 на одном транзисторе у меня не получилось см. схему выше. Получались только какието полусинусы. Не знаю почкму, может кто подскажет у какого есть опыт по раскачке таких трансов на 50-60Гц. Поэтому пришлось сделать на ферритовом Ш -образном сердечнике как обычно. Все пошло. Частота 17730кГц

Сегодня вечером покажу как из деревни приеду.

RMM пишет:

наверно, неправильный расчет частоты контура.

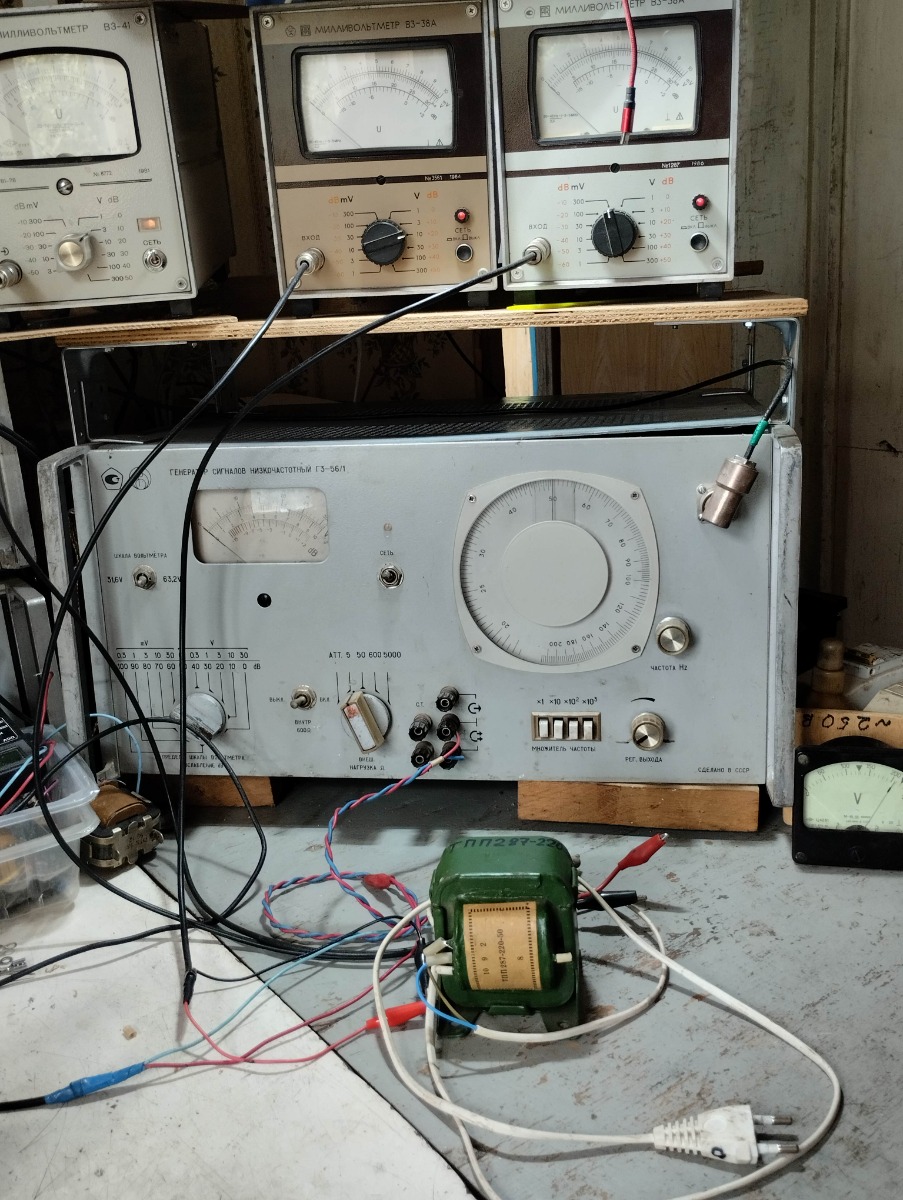

сейчас посмотрю где резонанец.

все вторички последовательно соединить.

вот так -

сопротивление вторичек - 0,6 ома при постоянном токе 3,0а.

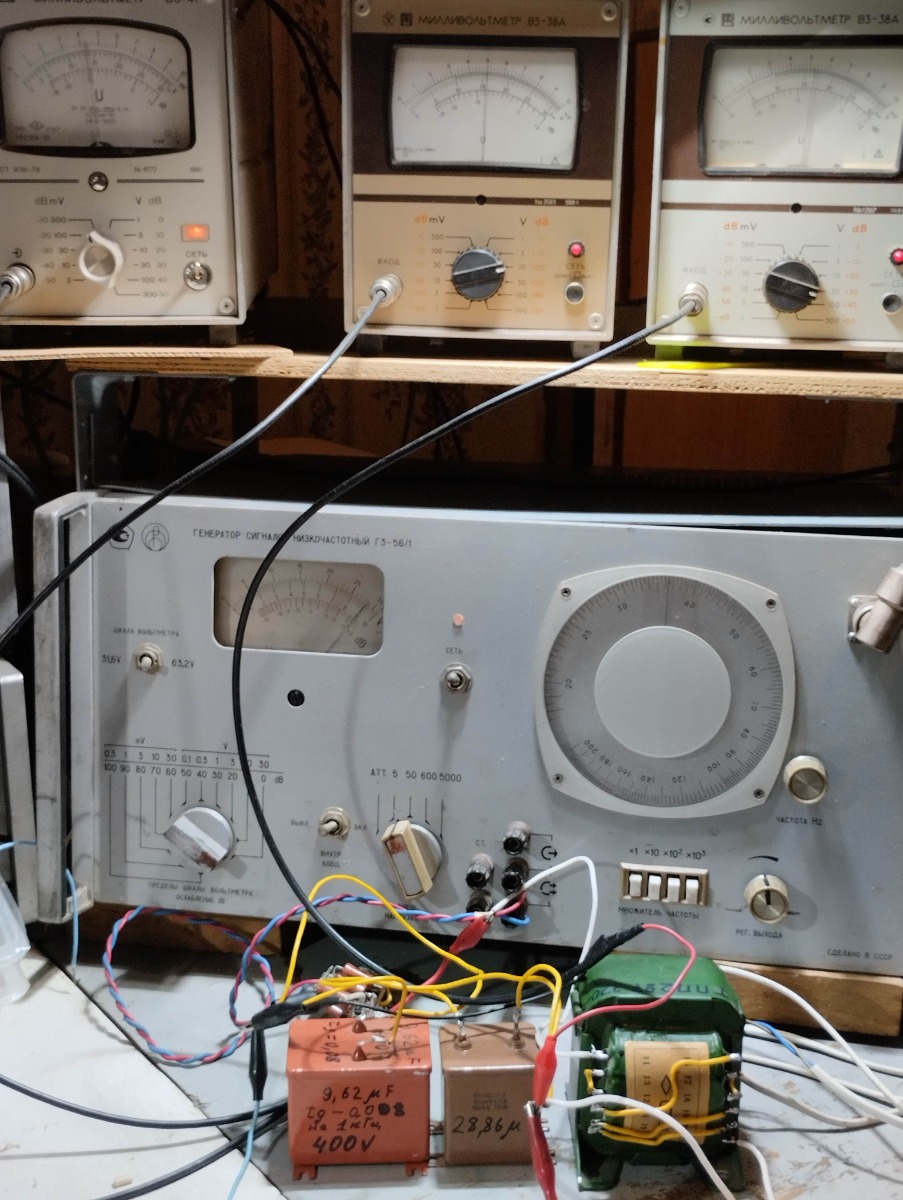

Последовательный резонанс с конденсатором 40 мкф на частоте - 35 Гц,
добротность - 16в/5в = 3,2 раза!
входной ток при 5 вольтах - 0,135 ампера,
сопротивление полное - 5в/0,135а = 37 ом,
реактивное 40 мкф на частоте 35 Гц - 114 ом,
отсюда добротность - 114ом/37ом = 3,1 раза,
сходится с оценкой по напряжению, -3,2 раза.

Вывод: этот транс имеет сильные потери,
надо железо от трансов на 400 Гц.

марк, у меня такая кухня - работать тоже трудно ))) -

Евгений привет!
Спасибо за опыты с трансом. Но задача стоит в том что бы раскачать этот транс от одного транзистора импульсами от генератора. Что бы получился синус на выходе вторички транса 220в

dozor, зачем тебе именно 50 гц? попробуй например на 400 гц этот же транс. Или уж сразу на ферритах с соответствующим выбором частот (выше 10 кгц) - и расход меди меньше, габариты меньше, не гудят.

А как ты будешь определять, когда открывать ключи для нарезки синуса?

RMM пишет:

dozor, зачем тебе именно 50 гц? попробуй например на 400 гц этот же транс. Или уж сразу на ферритах с соответствующим выбором частот (выше 10 кгц) - и расход меди меньше, габариты меньше, не гудят.

Фишка в том что на высоких частотах переключение ключей будет не стабильным для дальнейшего преобразования. А так же нужны будут выпрямительные мосты (диоды) высокачастотные. и.т.д. Я думал уже насчет ферритов и сделал транс все работает чистый синус стабильно. Но если рассматривать переключение транзисторов которые будут переключаться в период прохождения четвертинки синуса, тогда ключи должны будут работать на частотаж уже 70кГц. что бы успеть на таких частотах работать и с хорошими скоростными и ВАХ ключ будет очень дорогим.

dozor пишет:

RMM пишет:

dozor, зачем тебе именно 50 гц? попробуй например на 400 гц этот же транс. Или уж сразу на ферритах с соответствующим выбором частот (выше 10 кгц) - и расход меди меньше, габариты меньше, не гудят.

Фишка в том что на высоких частотах переключение ключей будет не стабильным для дальнейшего преобразования. А так же нужны будут выпрямительные мосты (диоды) высокачастотные. и.т.д. Я думал уже насчет ферритов и сделал транс все работает чистый синус стабильно. Но если рассматривать переключение транзисторов которые будут переключаться в период прохождения четвертинки синуса, тогда ключи должны будут работать на частотаж уже 70кГц. что бы успеть на таких частотах работать и с хорошими скоростными и ВАХ ключ будет очень дорогим.

Почему 70кГц, это первый вопрос.

RMM пишет:

dozor пишет:

RMM пишет:

dozor, зачем тебе именно 50 гц? попробуй например на 400 гц этот же транс. Или уж сразу на ферритах с соответствующим выбором частот (выше 10 кгц) - и расход меди меньше, габариты меньше, не гудят.

Фишка в том что на высоких частотах переключение ключей будет не стабильным для дальнейшего преобразования. А так же нужны будут выпрямительные мосты (диоды) высокачастотные. и.т.д. Я думал уже насчет ферритов и сделал транс все работает чистый синус стабильно. Но если рассматривать переключение транзисторов которые будут переключаться в период прохождения четвертинки синуса, тогда ключи должны будут работать на частотаж уже 70кГц. что бы успеть на таких частотах работать и с хорошими скоростными и ВАХ ключ будет очень дорогим.

Почему 70кГц, это первый вопрос.

Отвечаю на Ваш вопрос (почему у меня получается должна быть работа ключей на частоте 70кГц) Если Вы посмотрите мои осциллограммы синуса на ферритовом сердечнике, то увидите что частота резонанса у меня 17713Гц или 17,7 кгц. Что в свою очередь если из синуса брать только одну четвертинку сигнала будет составлять примерно 14,4 мкс. длительности. А это уже частота примерно 70кГц. Вот из таких соображений. Что бы было нормальное переключение ключей (вкл. и выкл. без подвисания) надо применять очень быстродействующие и мощные ключи.

dozor пишет:

RMM пишет:

dozor пишет:

RMM пишет:

dozor, зачем тебе именно 50 гц? попробуй например на 400 гц этот же транс. Или уж сразу на ферритах с соответствующим выбором частот (выше 10 кгц) - и расход меди меньше, габариты меньше, не гудят.

Фишка в том что на высоких частотах переключение ключей будет не стабильным для дальнейшего преобразования. А так же нужны будут выпрямительные мосты (диоды) высокачастотные. и.т.д. Я думал уже насчет ферритов и сделал транс все работает чистый синус стабильно. Но если рассматривать переключение транзисторов которые будут переключаться в период прохождения четвертинки синуса, тогда ключи должны будут работать на частотаж уже 70кГц. что бы успеть на таких частотах работать и с хорошими скоростными и ВАХ ключ будет очень дорогим.

Почему 70кГц, это первый вопрос.

Отвечаю на Ваш вопрос (почему у меня получается должна быть работа ключей на частоте 70кГц) Если Вы посмотрите мои осциллограммы синуса на ферритовом сердечнике, то увидите что частота резонанса у меня 17713Гц или 17,7 кгц. Что в свою очередь если из синуса брать только одну четвертинку сигнала будет составлять примерно 14,4 мкс. длительности. А это уже частота примерно 70кГц. Вот из таких соображений. Что бы было нормальное переключение ключей (вкл. и выкл. без подвисания) надо применять очень быстродействующие и мощные ключи.

Элементы из сварочного инвертора легко с этим справляются. IGBT-транзисторы (HGTG20N60A4, HGTG30N60A4, FCA47N60F) и другие, диоды марок STTH6003CW, FFH30US30DN, VS-60CPH03 и масса аналогичных в любом приличном маркете имеются по доступным ценам.

dozor пишет:

Евгений привет!
Спасибо за опыты с трансом. Но задача стоит в том что бы раскачать этот транс от одного транзистора импульсами от генератора. Что бы получился синус на выходе вторички транса 220в

Дроссель (с зазором ~1мм на кернах) Д43 (0,1Гн/2,2а / R = 2 ом) с конденсатором ~60 мкФ :
резонанс 50-53 Гц,
добротность 8,5-11 единиц,
потери 6-4,5 ома.
Трансформатор к нему параллельно, можно через конденсатор для устранения подмагничивания постоянным током.
теперь от ключа можно проверять.

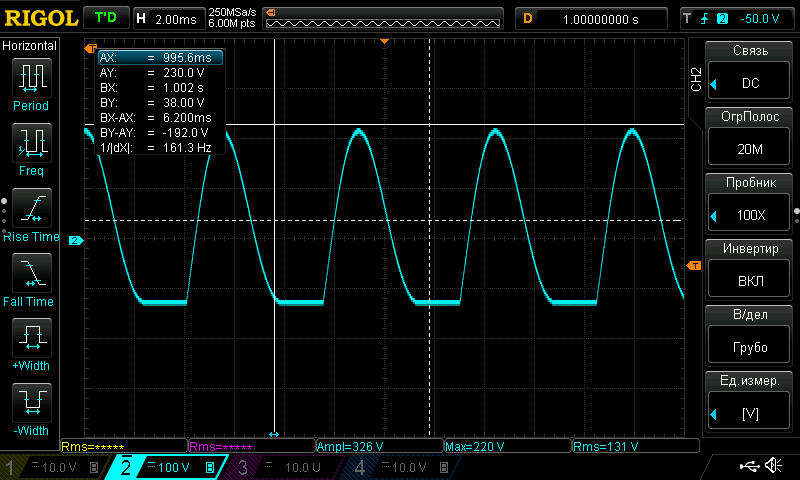

Вот осциллограмма на вых. транса

Подбери конденсатор параллельно вторичке и всё "засинусит".

Виталий пишет:

Подбери конденсатор параллельно вторичке и всё "засинусит".

Я подбираю частоту генератором что бы засинусилось. Пока не получается так как добротность дросселя Д-34 маленькая на котором пробую делать.

Характеристики дросселей.

dozor пишет:

Виталий пишет:

Подбери конденсатор параллельно вторичке и всё "засинусит".

Я подбираю частоту генератором что бы засинусилось. Пока не получается так как добротность дросселя Д-34 маленькая на котором пробую делать.

Попробуйте немножко уменьшить длительности импульса раскачки

vasik041 пишет:

dozor пишет:

Виталий пишет:

Подбери конденсатор параллельно вторичке и всё "засинусит".

Я подбираю частоту генератором что бы засинусилось. Пока не получается так как добротность дросселя Д-34 маленькая на котором пробую делать.

Попробуйте немножко уменьшить длительности импульса раскачки

У него один транзюк работает... однотактный режим... а в транзюке диод стоит
похоже он и срезает.....
