ТЕМА:

DELAMORTO пишет:

В последнее время страник использую чтобы проблеваться. Зайду почитаю перлы- проблююсь- полегчало.

А не проще пойти в бакалейный, взять казенную и прорыгаться. При этом убьешь двух зайцев - не получишь негатив от форума и горшок сполоснешь...

gluxar пишет:

Блин, как Вы задолбали своими феритами, где и в каких устновках КАПЫ. Вы видели фериты, покажите пальцем,нроме Т. В. С.,для получения высокого напряжения и когда чтото пишете придерживайтесь темы

Там, где он питает установку от АКБ, рядом с его катушкой находится трансформатор и выпрямительные диоды. Сам сердечник трансформатора и есть ферромагнетик.

Берете обычный транс от без перебойного блока питания 12/220В. Тот, что на столе у Капы. Разбираете сердечник, на среднем керне стачиваете зазор. При обратной сборке тщательно, каждый лист сердечника смазать лаком. Рассчитываете необходимое число витков например под выходное напряжение 400в или более. Находите частоту и скважность, для разделения эл. магнитных полей. Все, Ваш трансформатор готов для раскачки бифилярной катушки через искровой промежуток с наименьшим потреблением от источника, хоть до 10 000В с током, для удержания 4Квт нагрузки. Кто разбирал ТВС или ТДКС обратил внимание, что в них имеется прокладка, для зазора. Только ток на сердечниках ТВС или ТДКС большой не получить. Поэтому ток от больших сердечников из металла или феррита, значительнее. Самое важное, что сердечник от без перебойника 12/220В. работает в пределах частоты 50Гц, так как изначально заточен под эти частоты. А значит качать его можно тиристором. Да не каким попало, а триодным ВТ151-800 или ему подобным. Но это не обязательно, транзисторы тоже работают. Выходное напряжение служит не для питания нагрузки, а для удержания нагрузки на малом потреблении от источника. На одной катушке без сердечника ток тоже большой не получить, зато напряжение огромное. Поэтому и используют в связке трансформатор на ферромагнетике с разделением магнитных полей и бифиляр Тесла с толстым сечением проводника в изоляции.

BOSS-BARBOS пишет:

Берете обычный транс от без перебойного блока питания 12/220В. Тот, что на столе у Капы. Разбираете сердечник, на среднем керне стачиваете зазор. При обратной сборке тщательно, каждый лист сердечника смазать лаком. Рассчитываете необходимое число витков например под выходное напряжение 400в или более. Находите частоту и скважность, для разделения эл. магнитных полей. Все, Ваш трансформатор готов для раскачки бифилярной катушки через искровой промежуток с наименьшим потреблением от источника, хоть до 10 000В с током, для удержания 4Квт нагрузки. Кто разбирал ТВС или ТДКС обратил внимание, что в них имеется прокладка, для зазора. Только ток на сердечниках ТВС или ТДКС большой не получить. Поэтому ток от больших сердечников из металла или феррита, значительнее. Самое важное, что сердечник от без перебойника 12/220В. работает в пределах частоты 50Гц, так как изначально заточен под эти частоты. А значит качать его можно тиристором. Да не каким попало, а триодным ВТ151-800 или ему подобным. Но это не обязательно, транзисторы тоже работают. Выходное напряжение служит не для питания нагрузки, а для удержания нагрузки на малом потреблении от источника. На одной катушке без сердечника ток тоже большой не получить, зато напряжение огромное. Поэтому и используют в связке трансформатор на ферромагнетике с разделением магнитных полей и бифиляр Тесла с толстым сечением проводника в изоляции.

а как жэ в соточке турецкай ?

SMD пишет:

BOSS-BARBOS пишет:

Берете обычный транс от без перебойного блока питания 12/220В. Тот, что на столе у Капы. Разбираете сердечник, на среднем керне стачиваете зазор. При обратной сборке тщательно, каждый лист сердечника смазать лаком. Рассчитываете необходимое число витков например под выходное напряжение 400в или более. Находите частоту и скважность, для разделения эл. магнитных полей. Все, Ваш трансформатор готов для раскачки бифилярной катушки через искровой промежуток с наименьшим потреблением от источника, хоть до 10 000В с током, для удержания 4Квт нагрузки. Кто разбирал ТВС или ТДКС обратил внимание, что в них имеется прокладка, для зазора. Только ток на сердечниках ТВС или ТДКС большой не получить. Поэтому ток от больших сердечников из металла или феррита, значительнее. Самое важное, что сердечник от без перебойника 12/220В. работает в пределах частоты 50Гц, так как изначально заточен под эти частоты. А значит качать его можно тиристором. Да не каким попало, а триодным ВТ151-800 или ему подобным. Но это не обязательно, транзисторы тоже работают. Выходное напряжение служит не для питания нагрузки, а для удержания нагрузки на малом потреблении от источника. На одной катушке без сердечника ток тоже большой не получить, зато напряжение огромное. Поэтому и используют в связке трансформатор на ферромагнетике с разделением магнитных полей и бифиляр Тесла с толстым сечением проводника в изоляции.

а как жэ в соточке турецкай ?

Турецкая соточка, это один из методов использования эл. энергии от Капанадзе. Это резонансный метод передачи энергии по одному проводу. А наряду с этим методом, он демонстрирует обычное использование эл. энергии, как от сети, так и от АКБ. Однако демонстрируя потребление от сети или АКБ, у него потребление энергии в 25
раз меньше расчетных значений по закону Ома. То есть это разные направления. Турецкая соточка питается от сети 220В, а энергия передается по одному проводу в соответствии с технологиями Тесла в три фазы. А вот при питании нагрузки от сети или АКБ, он аналогично использует резонансный метод, но уже, для понижения потребления, на концах источника энергии создавая сверх единичность.
Существует литература от Д.С. Стребкова и А.И. Некрасова «Резонансные методы передачи и применения электрической энергии» Москва 2008г. Это издание посвящено Николе Тесла. Так вот аналог Турецкой соточки подробно в этой книге повествуется.
Все, что Вы ищите есть в этой книге. Кроме одного, как Капанадзе уменьшает ток потребления в 25 раз меньше в нарушении закона Ома.

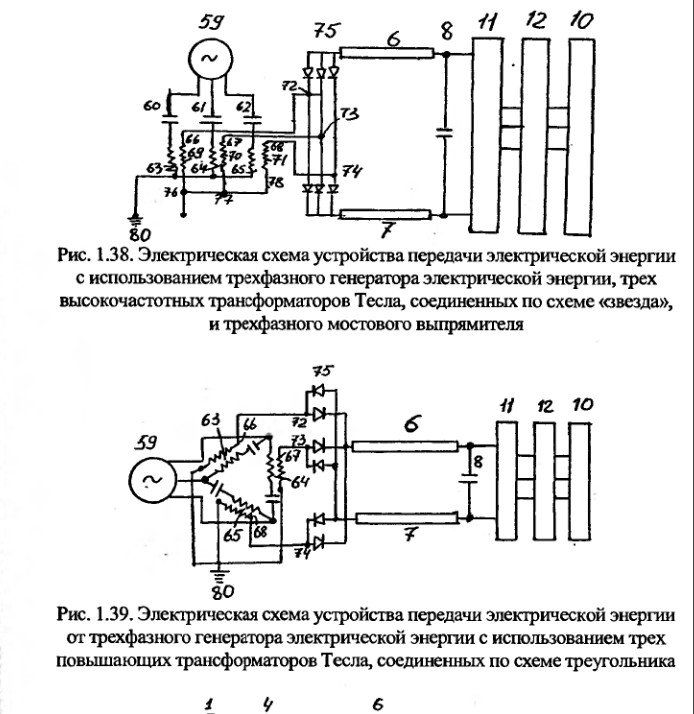

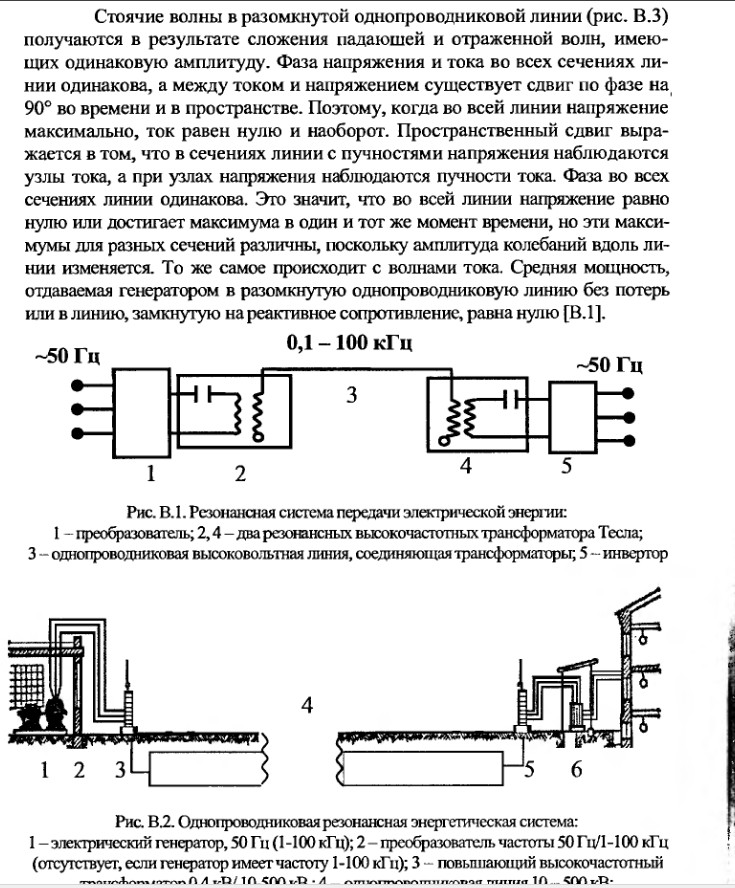

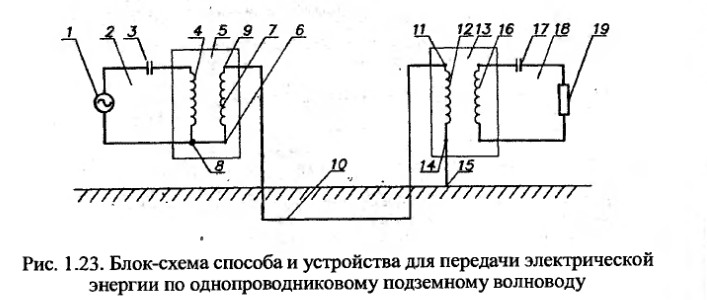

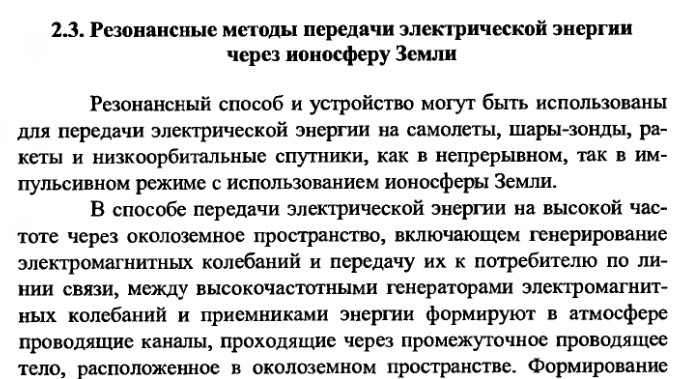

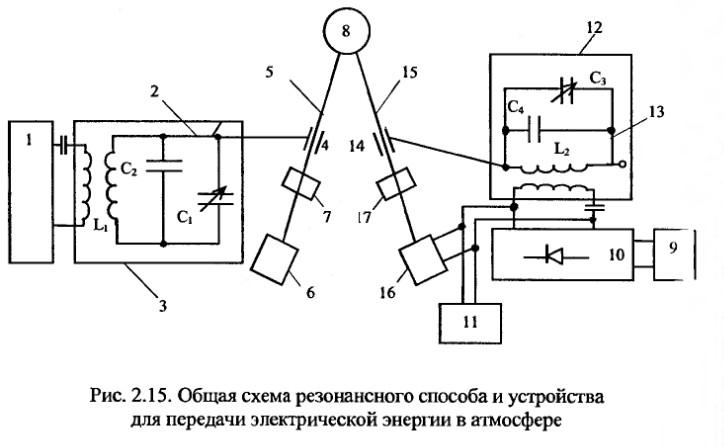

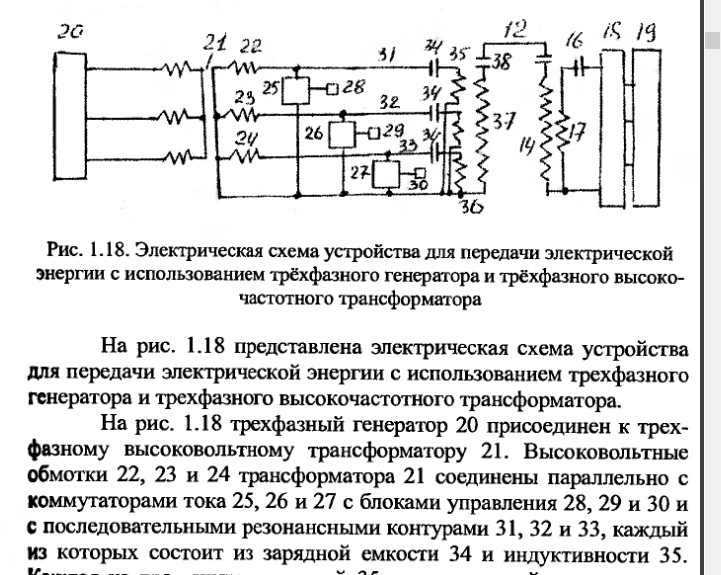

Ниже скрины из книги от Д.С. Стребкова и А.И. Некрасова

стребкова читал , но он тут не причем .

у капанадзы сеть падаеца в катушки серебрянки и туда жа подаеца высокае . и снимаеца с серебрянок на примую в нагрузку . в серебрянке : катушка вв , катушка съема ( в нее входит и выходит 220 в ) и усилок мощнасти . некоторые называют ево усилок тока . если не путаю капанадза сказал што на входе было по 2 анпера на фазу при 220 в , это 440 вт на фазу , а на выхаде по 33 квт на фазу при томже наприжении 220 в .

SMD пишет:

стребкова читал , но он тут не причем .

Сам Стребков конечно не при чём, при чём Тесла и то, что описал Стребков.

Alfic пишет:

SMD пишет:

стребкова читал , но он тут не причем .

Сам Стребков конечно не при чём, при чём Тесла и то, что описал Стребков.

не передергивай . ты прекрасно понял о чем я написал . повторяю - стребков с капанадзэ стоят далеко друг от друга . к стребкову стоит близко дед беларус .

SMD пишет:

Alfic пишет:

SMD пишет:

стребкова читал , но он тут не причем .

Сам Стребков конечно не при чём, при чём Тесла и то, что описал Стребков.

не передергивай . ты прекрасно понял о чем я написал . повторяю - стребков с капанадзэ стоят далеко друг от друга . к стребкову стоит близко дед беларус .

Я и не передёргиваю, если ты не понимаешь, что это очень близко одно к другому, то кто же тебе виноват.

gluxar пишет:

DELAMORTO пишет:

Длина заземления влияет только на частоту ВЧ напряжения, которое надо подбирать конкретно под данные катушки и провода заземления.

Вадик, ты кек СУСАНИН намеренно или по не знанию это утверждаеш?

Он просто не до конца сформулировал свою "мыслю"!!!
Вероятно,ВАдик хотел сказать провлияние ВЧ тока от "длины" сопротивления заземляющего кабеля?

Тесла:
«Мне стало очевидно, что огненные шары возникали в результате взаимодействия двух частот — высокой паразитной частоты, наложенной на более низкочастотные колебания основной цепи. Это состояние действует как спусковой крючок способный вызвать разряд всей энергии более мощной длинной волны за сверхкороткий промежуток времени, что приводит к чрезвычайно высокой скорости движения энергии (Давления). Такая энергия (Давление) не сможет удерживаться металлической цепью и с немыслимой силой выбрасывается в окружающее пространство. От понимания того, как ток высокой частоты (ВВ заряды т.е. искра) может взрывным образом разрядить ток низкой частоты (магнитное поле), до создания системы (БТ генератора), в которой подобные взрывы (разряды) можно вызывать намеренно (на частоте 50Гц), — всего лишьодин шаг.» Никола Тесла 1895.

от сюда: bibliotecapleyades.n...sla_20.htm

Bezant пишет:

Bombar пишет:

какая там, блин, стоячая волна???? Откуда она там? Например, для частоты 1 мегагерц длина волны 300 метров!.
Двоешники! Вместе с гениальным Копецом.

Например, учиться вам надо, барин.
Учиться и учиться, помните кто это, например, говорил?
Это, например, жесть конечно.
Бомбар - разочаровани года. А как дышал, как дышал....

Узнаю школу скифовского ДэДивана.

ГРАНИТ пишет:

Тесла:
«Мне стало очевидно, что огненные шары возникали в результате взаимодействия двух частот — высокой паразитной частоты, наложенной на более низкочастотные колебания основной цепи. Это состояние действует как спусковой крючок способный вызвать разряд всей энергии более мощной длинной волны за сверхкороткий промежуток времени, что приводит к чрезвычайно высокой скорости движения энергии (Давления). Такая энергия (Давление) не сможет удерживаться металлической цепью и с немыслимой силой выбрасывается в окружающее пространство. От понимания того, как ток высокой частоты (ВВ заряды т.е. искра) может взрывным образом разрядить ток низкой частоты (магнитное поле), до создания системы (БТ генератора), в которой подобные взрывы (разряды) можно вызывать намеренно (на частоте 50Гц), — всего лишьодин шаг.» Никола Тесла 1895.

от сюда: bibliotecapleyades.n...sla_20.htm

Мне лично эта схемотехника похоже на Эдвард Ли Дали www.liveinternet.ru/...edward_lee

Дальше вот что там.
«Следуя инструкциям Теслы, мы подключили наше устройство в виде двух синхронно пульсирующих мощных генераторов: первый с частотой 67 кГц, второй — 156 кГц. Основу этого аппарата впервые разработал и запатентовал Николы Тесла 1897. Идею использования двух изохорных синфазных генераторов Никола Тесла применял в начале XX века в запатентованной системе связи с расширенным спектром. Об устройстве можно увидеть множество фотографий и схем в его Записках из Колорадо-Спрингса. Были также многочисленные описания и анализы генераторов Теслы, классическим из которых считается анализ Обербека 1895. Тем не менее, все эти научные и инженерные описания не давали науке полного представления что происходит на самом деле. Только применив теорию медленноволновых линий передачи и понятие когерентности к генераторам Теслы, мы смогли предсказать их работу и последующее появление огненных шаров. Аппарат состоит из двух медленноволновых спиральных резонаторов длиной в четверть волны, расположенных над проводящей землей. Оба резонатора связаны магнитно через общие звенья с искровым разрядником — генератором с высокой пиковой мощностью (60 кВт), работающим на частоте 67 кГц.»

Я же говорил- сбегутся тролли и будут мозги вам пудрить))) Так всегда было и будет.

Кто о чем а тролли только про - «пудрить мозги».
